触发范围

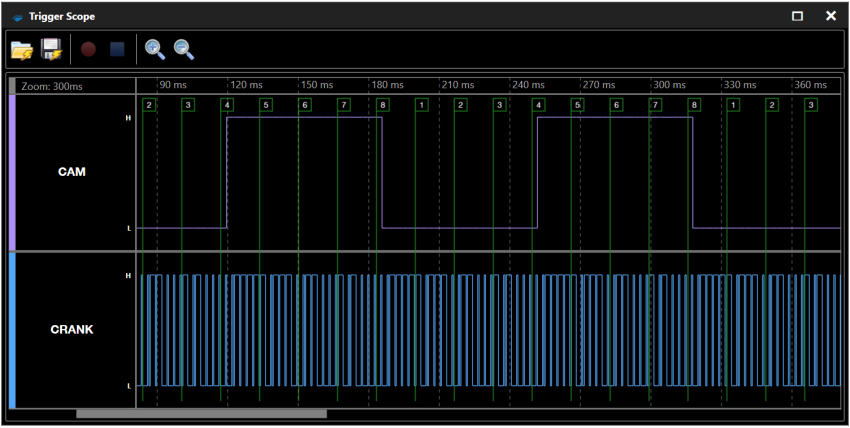

当您想要以比“时间图”子窗口更高的采样率检查凸轮和曲轴信号时，“触发示波器”窗口非常有用。要打开此窗口，请选择 ECU > 触发范围 在菜单栏中。

记录凸轮和曲轴数据

记录凸轮和曲轴数据：

1.

点击 工具栏中的图标打开与 ECU 的数据连接。

2.

打开触发范围窗口。

3.

点击 开始录制。

4.

要停止录制，请单击 .

注意: 最长录音长度为30秒，30秒后录音自动停止。

5.

如果要将记录的数据保存到日志文件，请单击 .

注意: 文件以 .tsl（触发范围日志）文件扩展名保存。

调整视图

要在时间轴中前后移动，请点击图表并向左或向右拖动。或者，拖动窗口底部的滑块。

使用鼠标滚轮放大（以更精细的方式查看较小的时间增量）或缩小（查看较大的时间增量）。

放大和缩小

工具栏上的放大和缩小按钮可以放大较短的时间范围或缩小以显示较长的时间范围：

	放大（更详细地显示较短的时间段）。
	缩小（以较少细节显示较长的时间段）。

如果您的指点设备有鼠标滚轮，您还可以前后滚动鼠标滚轮来放大和缩小。

移至不同的时间索引

要移动到日志文件播放中的不同时间索引，请执行以下操作之一：

▸

左键单击可让您在触发范围内移动。

▸

右键单击可显示触发范围的实际时间。
