AEM X 系列 OBDII 宽带 AFR 控制器仪表

AEM X 系列 OBDII 宽带 AFR 控制器仪表

AEM X 系列 OBDII 宽带 UEGO AFR 传感器控制器仪表 (PN 30-0334) 为使用背负式调音模块或开源软件的调音器提供了通过工厂 ECU 输出的工厂 CAN 总线流查看 AFR 的能力，并提供最准确、最安全和最强大的调音。 30-0334 X-Series OBDII 宽带仪表已经过验证，可与 HP Tuners VCM Suite 配合使用！

X 系列宽带 AFR OBDII 仪表包含一个 OBDII 直通连接器和 Bosch 4.9LSU 传感器，可进行自由空气校准或与工厂电阻校准一起使用。用户可以添加 0-5v 或 RS232 串行输出的额外接线，以输出到数据记录器。此 OBDII 直通功能取代了 30-0300 X 系列宽带 AFR 仪表控制器中提供的传统 AEMnet 流。

OBDII CAN 总线输出

当插入车辆的 OBD 端口时，OBDII 输出会模拟辅助 ECU 信号，这需要与车辆网络上的其他 ECU 不同的唯一地址。AEM 的默认 OBDII CAN 地址将适用于最流行的车辆，无需进行调整。但是，如果需要默认地址以外的其他地址，AEM 已通过仪表盘上的按钮提供 OBDII 地址可编程性，允许用户对 ECU #、参数标识 (PID)、消息标识符和比特率进行编程。 请确保您的车辆基于 CAN，因为这是本产品运行所必需的。

专利 X-DIGITAL 技术 – 速度最快

在与其他 17 种宽带 UEGO 空气/燃料控制器进行独立测试后，X 系列宽带控制器是响应速度最快的宽带空气/燃料比控制器。* 该控制器的高速、专利、 100％ 数字化实现确保不会损失信号保真度和完全瞬态响应，使其能够识别 AFR 中最轻微的波动并以全值输出。

响应时间为何如此重要

更快的响应时间可改善宽带反馈控制，并可提供更安全、更强大和更准确的调节。AEM 的宽带控制器采用 X-Digital 技术，可减少死区时间，并可通过更准确的 AFR 调节来提高车辆的性能。

工厂校准电阻或自由空气校准，由您选择！

X 系列宽带仪表和 X 系列在线控制器支持流行的 Bosch 4.9LSU 传感器，并且可同时使用工厂校准电阻和自由空气校准方法。这样，当传感器是新的时，用户可以利用精确的工厂电阻校准，而当传感器老化时，如果用户需要，也可以进行自由空气校准。** 这是简单性和准确性的完美结合！

什么是宽带 UEGO 空气/燃料控制器？

AEM 的宽带 UEGO（通用废气氧气，发音为“You-Way-Go”）控制器是一种功能强大且经济高效的调节工具，可让用户准确监控其发动机的空燃比 (AFR)。

为什么要使用宽带空气/燃料控制器？

准确的 AFR 数据对于调整发动机至关重要。过浓（空燃比非常低，燃料过量）会导致功率损失，而过稀（空燃比非常高，燃料不足）可能会导致严重的发动机损坏。在调整过程中使用宽带空燃比控制器可让您监控 AFR 并调整调整参数以优化它们以实现最大功率和效率。AEM 拥有一系列高精度、可靠的宽带空燃比控制器，可帮助确保您的车辆得到最佳调整。

我可以更换 AEM UEGO 传感器的连接器吗？

不可以。传感器的连接器主体中有一个激光蚀刻的校准电阻器。此电阻器专为其连接的传感器而设计。修改此电阻器将使传感器的输出无效。

* 在 360° 产品测试中独立测试（结果于 31 年 2015 月 17 日公布），与 4.9 款竞争对手宽带 UEGO 空气/燃料控制器进行了对比。配备 Bosch 4.9LSU 宽带传感器的 AEM X 系列直列式控制器和配备 Bosch XNUMXLSU 传感器的 AEM X 系列宽带 UEGO AFR 仪表记录了最快的响应时间。
** 宽带 UEGO 传感器属于易磨损件，其使用寿命取决于多种因素，包括含铅燃料、汽车液体、微粒、机械或热冲击的污染，以及未加热和暴露于废气流。自由空气校准可能会纠正传感器老化时的漂移，但建议将其作为车辆维护计划的一部分进行更换。进行自由空气校准时，请按照说明手册中概述的程序进行操作。

X系列宽带UEGO控制器特点：

• 获得专利的 X-Digital 技术使其成为响应速度最快的宽带 AFR 控制器（专利号 9,575,030）
• OBDII 直通通过工厂 ECU CAN 总线提供 AFR 读数——非常适合使用背负式编程器或开源调音软件的用户

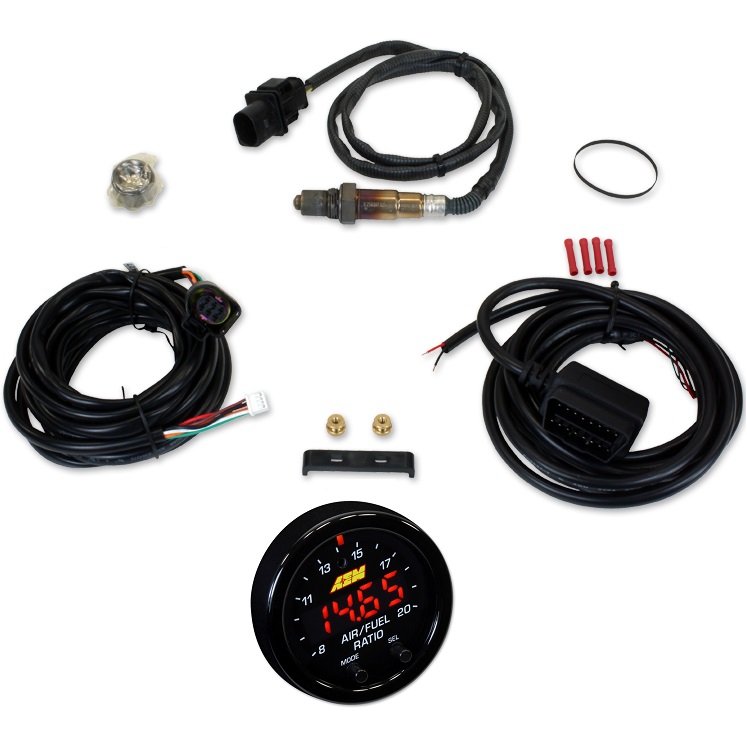

• 包括博世 4.9LSU 宽带 UEGO 传感器和 OBDII 直通连接器
• 使用工厂 02 校准或通过面板上的按钮进行自由空气校准
• 兼容高达 16V 的车辆/系统电压
• 可选 0-5V 和 RS232 输出，用于数据记录和反馈控制 （需要接线）
• 可以百分之一的百分比显示 AFR 值

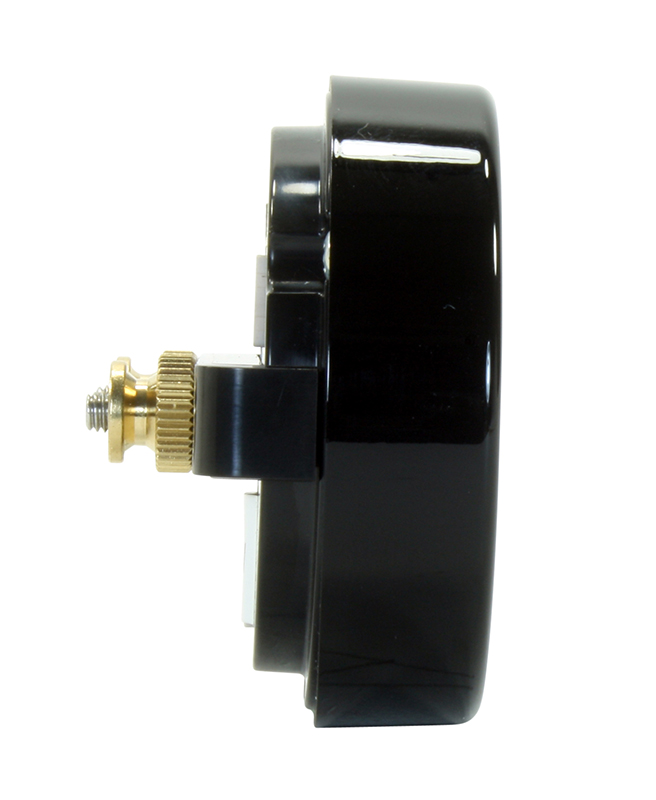

• 52 毫米仪表直径和 0.825 英寸的纤薄仪表深度
• 量杯深度仅为 200”！
• 自动调光功能
• 用户可通过仪表盘上的按钮配置显示屏，以更改 AFR 值、Lambda 和 O2%、3 位或 4 位显示以及 OBDII 输出设置（如有必要）
• 包括黑色边框和黑色双面面板（银色边框/白色仪表选件单独出售，PN 30-0300-ACC）

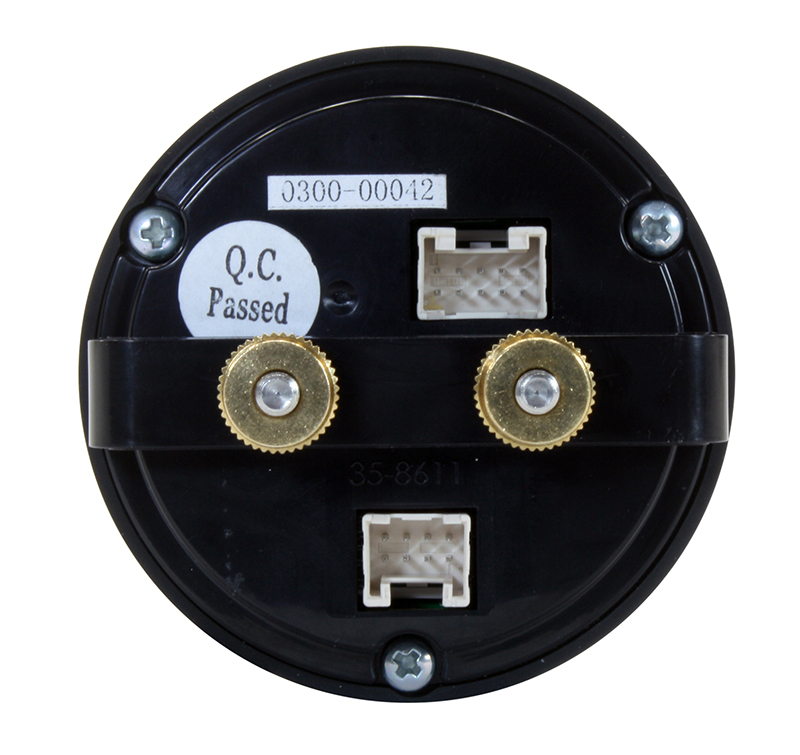

• 锁定连接器

不同燃料类型的 AFR 值范围：

• 显示汽油值从 8.0:1 到 20.0:1 AFR
• 显示 Lambda 值从 .55 到 2.00
• OBDII 输出汽油值从 8.0:1 到 20.0:1 AFR
• OBDII 输出 Lambda 值从 .55 到 2.00
• 0-5V 输出汽油值从 8.5:1 到 18.0:1 AFR （需要接线）
• 0-5V 输出 Lambda 值从 .58 到 1.23 （需要接线）
• 0-5V 输出 E85 值从 5.7:1 到 12.0:1 AFR （需要接线）
• 0-5V 输出乙醇值从 5.2:1 到 11.0:1 AFR （需要接线）
• 0-5V 输出甲醇值从 3.75:1 到 8.0:1 AFR （需要接线）
